Traffic Reportの概要

Traffic Report とは、各種リソースのトラフィック量を閲覧することができる機能です。
現在、閲覧可能なリソースは以下の通りです。

  • Physical Port ※ LAG Portも含む
  • Virtual Circuit Interface(VCI) ※ Ingress(ご利用中のPhysical Portに対する入力トラフィック)のみ

詳細な閲覧方法は、ページ下部のTraffic Reportの閲覧手順を参照ください。

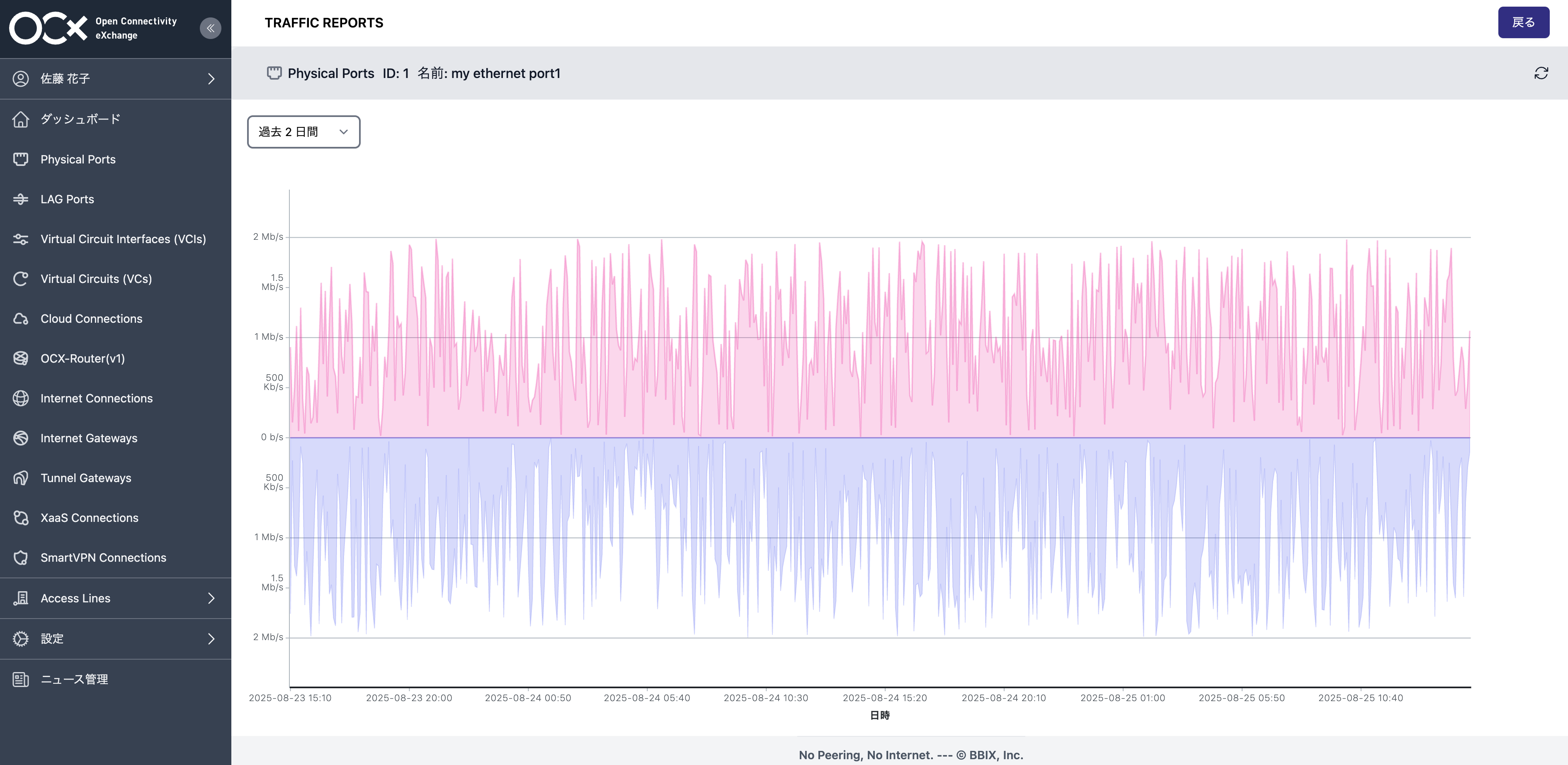

Traffic-Report-Graph ※ グラフ上で上部に表示される値がご利用中のPhysical Portに対する入力トラフィック、下部に表示される値がPhysical Portからの出力トラフィックになります。

Traffic Reportの仕様

  • 各リソースにおけるTraffic Reportの閲覧可能期間は、該当リソース作成時から削除時までになります。
  • 表示される期間は2日間・7日間・30日間となります。

トラフィック量の算出方法

  • グラフ上のbpsは5分間のデータを元に算出された値です。
  • VCI のトラフィック量は、サンプリングデータを元にトラフィック量を算出しているため、実トラフィック量とは誤差が生じる可能性があります。
    • サンプリングレートは 1/1024 です。トラフィック量や平均パケットサイズとその誤差の関係は以下の表の通りです。
      誤差(%)平均パケットサイズ(Byte)
      トラフィック量(bps)500600700800
      10M7.247.938.579.16
      100M2.292.512.712.90
      1G0.720.790.860.92
      10G0.230.250.270.29

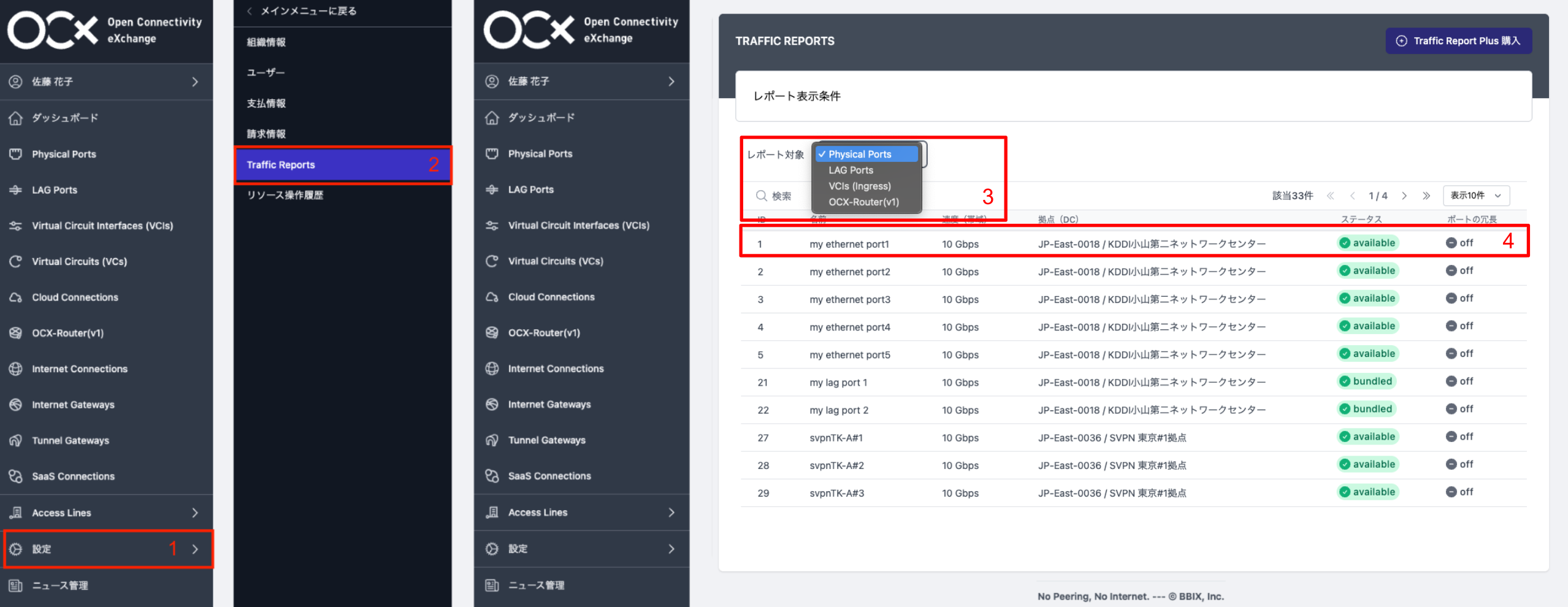

Traffic Reportの閲覧手順

  1. OCXポータルにログインします。
  2. 左側のナビゲーションバーより、[設定] > [Traffic Reports] の順にクリックします。
  3. 表示したいリソースを選択します。
  4. 選択したリソースの一覧が表示されるので、トラフィック量を確認したいリソースを選択します。

Traffic-Report-Menu
