クラウド間の接続

解決したい課題

AWSのリソースとAzureのリソースを閉域網経由で接続したい。

OCXによる解決

ポータルサイト上で必要な設定を行うことで、パブリッククラウド同士の閉域網接続ができます。

OCXリソース

リソース	必要数
CloudConnection	4
VC	5
Interface(RouterConnection)	6
OCX-Router(v1)	1 (2インスタンス)

構造

概略図

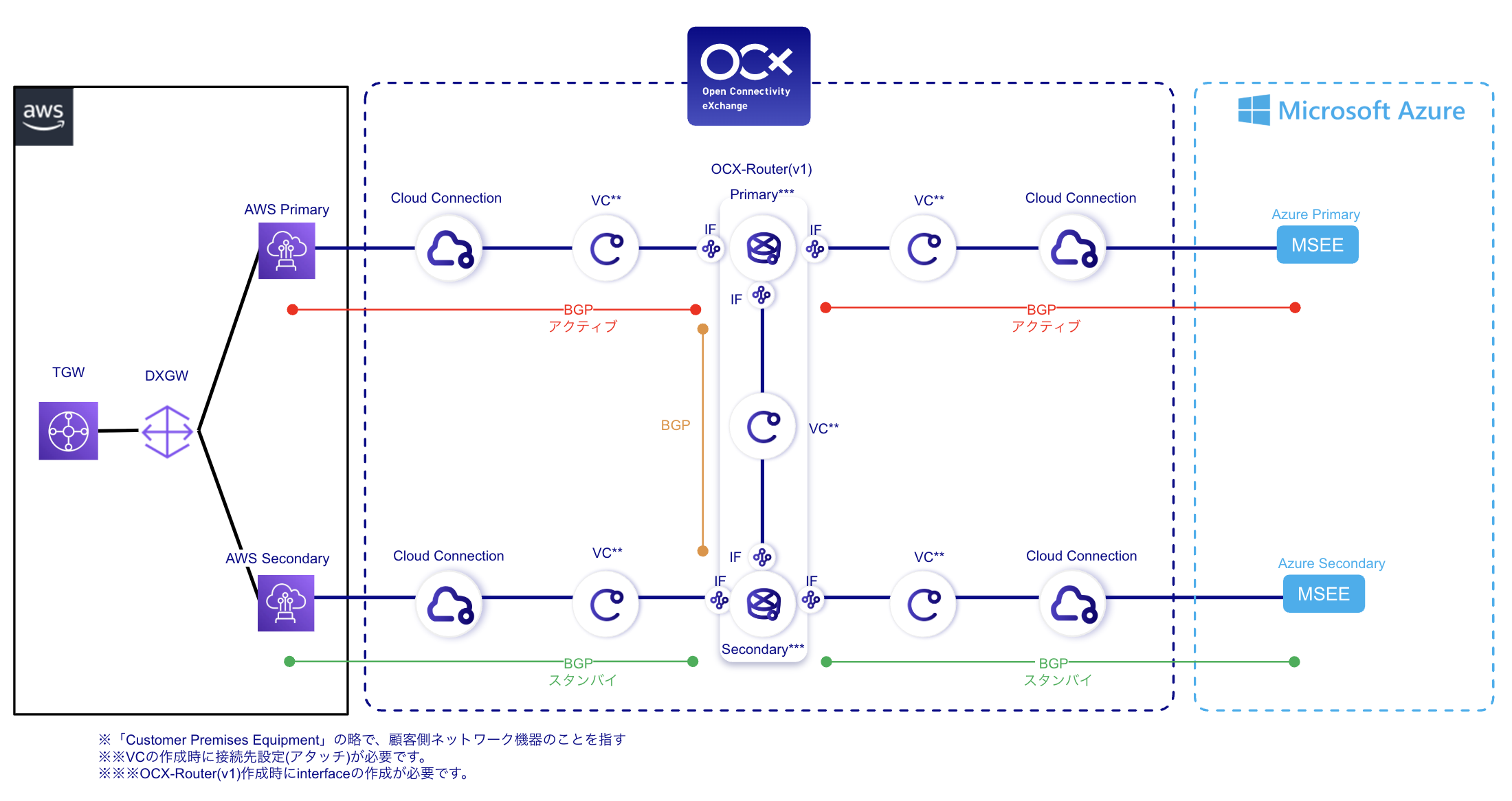

詳細図

利点

• オンプレミス環境を経由せずにクラウド間で接続が可能です。
• OCX-RouterのPrimaryとSecondaryの間もBGP接続をすることで経路の冗長性を向上できます。

注意点

• IaaS環境（AWSのVPC、AzureのVNET）を相互に接続する構成です。
• この構成は、AWS-DX-TransitVIFとAzure-ExpressRoute-PrivatePeering間を閉域接続する構成です。このネットワーク間通信や各パブリッククラウド内で利用できる通信or接続先は、それぞれの直接接続機能の仕様に依存します。
• OCX-Router間のBGP設定では、ConnectedとStatic Routesの経路再配布有効化をONにしてください。
• AzureとのCloudConnectionについて、「CPEへの転送方法」をかならず シングルタグ(dot1q)方式 にする必要があります。
• パブリッククラウド側で受信できる経路数に上限が存在する、互いに交換する経路数に応じて上限に収まらない場合はOCX-Router(v1)にて経路集約機能を活用し、経路集約を検討してください
