Azure ExpressRouteとの接続

解決したい課題​

オンプレミス環境からMicrosoft Azure(以下、Azureと記載)に直接接続したい。Azureと他のクラウドの構成の違いを知りたい。

OCXによる解決​

OCXネットワークに接続するための機器とデータセンタの構内配線を準備していただき、ポータルサイト上で必要な設定を行うことで、オンプレミスからAzureへの直接接続ができます。

OCXリソース​

リソース必要数
CloudConnection2
VC2
PhysicalPort2
VCI2

構造​

概略図​

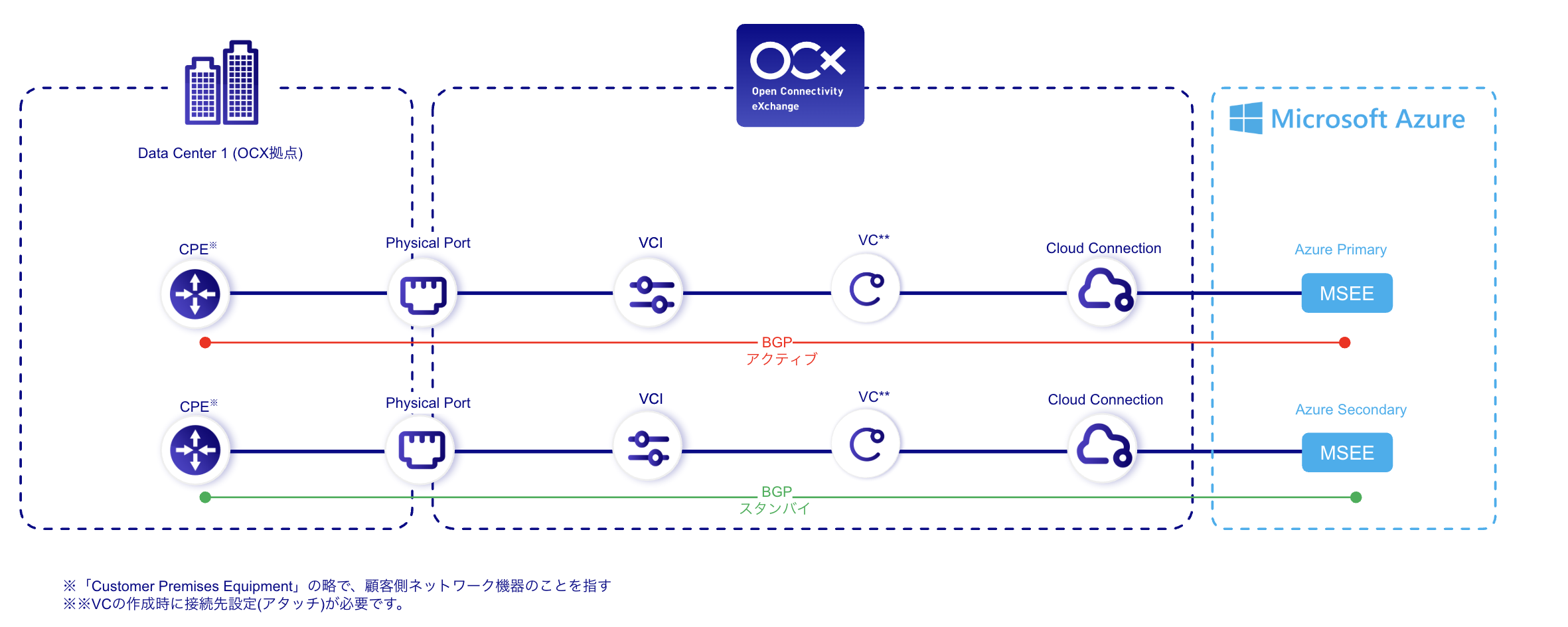

オンプレミスとAzureのネットワーク概略図

詳細図​

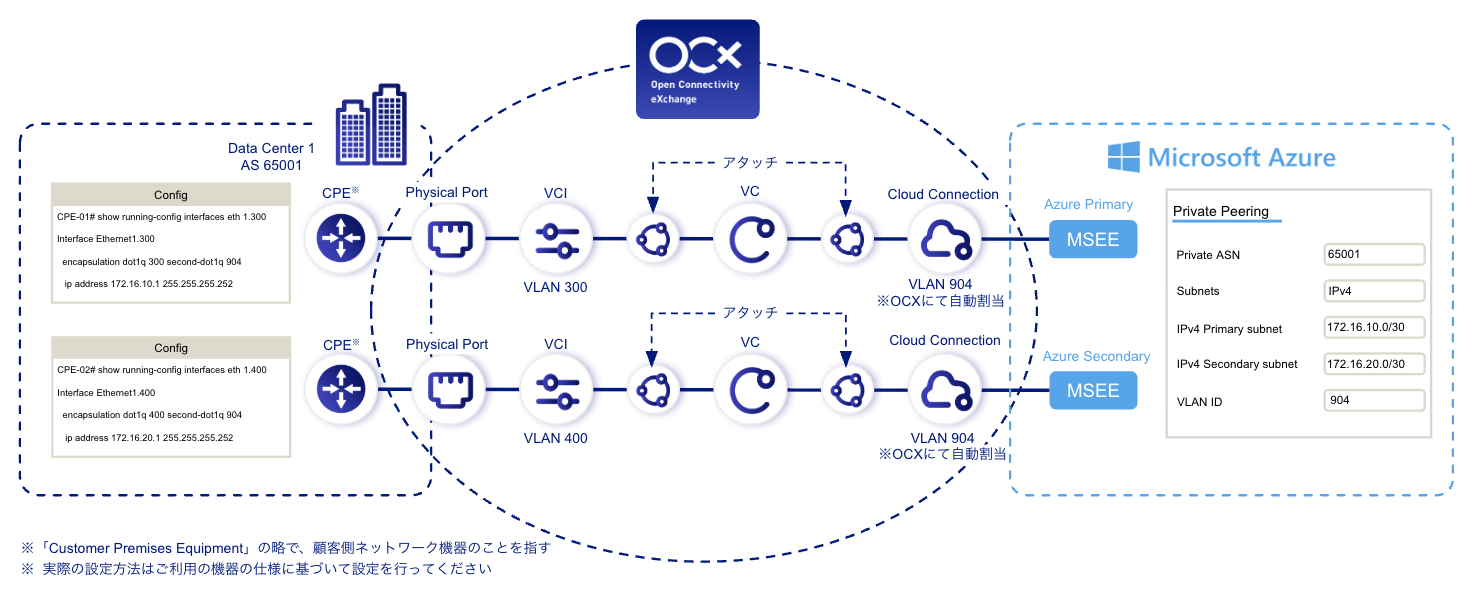

オンプレミスとAzureのネットワーク構成図

利点​

  • オンプレミスとAzure間を、インターネットを介することなく直接接続するため、安全でプライベートな接続が可能です。
  • OCXポータルのシンプルなUI操作でプライマリとセカンダリを明確に分けて管理可能です。

注意点​

Azureは他のクラウドサービスと違いパケットのプロトコルにQ-in-Qを使用しているため、オンプレミス側のルータはQ-in-Qに対応している必要があります。
